Современная медицина немыслима без надёжных систем доставки лекарственных средств, инфузий и диагностических растворов. Одним из ключевых элементов, обеспечивающих безопасность и герметичность соединений в медицинских устройствах, является коннектор луер лок (Luer Lock). Этот маленький, но чрезвычайно важный компонент стал международным стандартом в медицинском оборудовании благодаря своей простоте, универсальности и высокой степени защиты от утечек. В данной статье рассмотрим конструкцию, принцип работы и преимущества Луер Лок-коннектора, а также его значение в современной медицине.
1. Что такое коннектор Луер Лок
Коннектор Луер Лок — это тип соединения, предназначенный для герметичного и безопасного стыковки медицинских компонентов, таких как шприцы, катетеры, инфузионные и трансфузионные системы, иглы и другие устройства. Название «Luer Lock» происходит от фамилии немецкого инженера Германа Луера (Hermann Wülfing Luer), который в XIX веке разработал систему стандартизированных конических соединений.
Суть конструкции заключается в том, что два элемента — мужской и женский коннектор — соединяются при помощи конической посадки с дополнительным резьбовым замком. Это обеспечивает надёжное, герметичное и устойчивое к разъединению соединение, что особенно важно при работе с лекарственными препаратами, кровью и другими биологическими жидкостями.
2. Конструкция коннектора Луер Лок
Коннектор Луер Лок состоит из двух основных частей:
- Мужской (male) коннектор — представляет собой конический штуцер с наружной резьбой, который вставляется в ответную часть.
- Женский (female) коннектор — имеет внутреннюю резьбу и коническое гнездо для фиксации.
Элементы соединяются по принципу «вставь и поверни» (insert and twist). После вставки конусов друг в друга осуществляется небольшой поворот, при котором резьба фиксирует соединение. Это создаёт герметичный контакт, устойчивый к вибрациям, случайным движениям и давлению жидкости.
Кроме классического резьбового соединения Luer Lock, существует также упрощённая версия — Luer Slip (Луер Слип). Она не имеет резьбы, и фиксация осуществляется за счёт плотного трения конусов. Однако Luer Lock считается более безопасным и надёжным, особенно при работе с давлением или агрессивными растворами.
3. Принцип работы коннектора Луер Лок
Принцип работы коннектора прост, но чрезвычайно эффективен.
- Коническое сопряжение.
Мужская и женская части имеют одинаковый угол конуса (6%), что обеспечивает плотное прилегание и исключает утечки. - Фиксация резьбовым замком.
После вставки конусов производится лёгкий поворот, при котором резьба надёжно фиксирует соединение. Это предотвращает случайное разъединение элементов даже при приложении усилий или изменении давления. - Герметизация.
Плотный контакт поверхностей создаёт герметичное соединение, исключающее попадание воздуха и вытекание жидкости.
Благодаря этому принципу Луер Лок используется во всех случаях, когда требуется надёжное и стерильное соединение между медицинскими приборами и системами.
4. Материалы и стандарты качества
Для производства коннекторов Луер Лок применяются специальные медицинские полимеры и металлы, соответствующие международным стандартам безопасности. Наиболее распространённые материалы:
- Полипропилен (PP) — лёгкий, химически стойкий, прозрачный пластик, не взаимодействующий с лекарственными растворами.
- Поликарбонат (PC) — используется в устройствах, требующих повышенной прочности.
- Нержавеющая сталь — применяется для металлических игл и инструментов.
Все коннекторы проходят стерилизацию (обычно этиленоксидом или гамма-облучением) и соответствуют международным стандартам ISO 80369 и ISO 594, которые регулируют размеры, конусность и взаимозаменяемость соединений.
5. Основные функции и задачи Луер Лок-коннектора
Коннектор Луер Лок выполняет несколько критически важных функций в медицинской практике:
- Герметичное соединение.
Обеспечивает полную герметичность между элементами системы — шприцем, катетером, трубкой и т.д. - Безопасность пациента и персонала.
Исключает утечки, разбрызгивание биологических жидкостей и случайное отсоединение во время процедуры. - Совместимость оборудования.
Благодаря стандартизации, Луер Лок используется практически во всех медицинских устройствах разных производителей. - Контроль и точность дозирования.
При использовании в шприцах и инфузионных системах позволяет точно дозировать объём вводимого препарата без потерь. - Минимизация риска заражения.
Герметичность соединения снижает вероятность контакта медицинского персонала с потенциально опасными жидкостями.
6. Преимущества системы Луер Лок
Использование коннектора Луер Лок имеет множество преимуществ, благодаря которым он стал международным стандартом медицинских соединений:
- Надёжность.
Резьбовое соединение исключает случайное разъединение и гарантирует стабильность даже при движениях пациента. - Герметичность.
Конусная посадка обеспечивает плотное прилегание, предотвращая утечки и попадание воздуха. - Универсальность.
Луер Лок-коннекторы совместимы с большинством медицинских приборов, включая шприцы, катетеры, инфузионные системы и фильтры. - Безопасность.
Минимизируется риск заражения, перелива или потери препарата. - Удобство использования.
Простая система «вставь и поверни» позволяет быстро и безопасно соединить элементы даже в стрессовых условиях. - Долговечность.
Качественные коннекторы выдерживают многократное использование (в случае многоразовых систем) и не теряют герметичность.
7. Применение коннектора Луер Лок в медицине
Луер Лок-коннекторы применяются во всех областях медицины, где требуется надёжное соединение между устройствами:

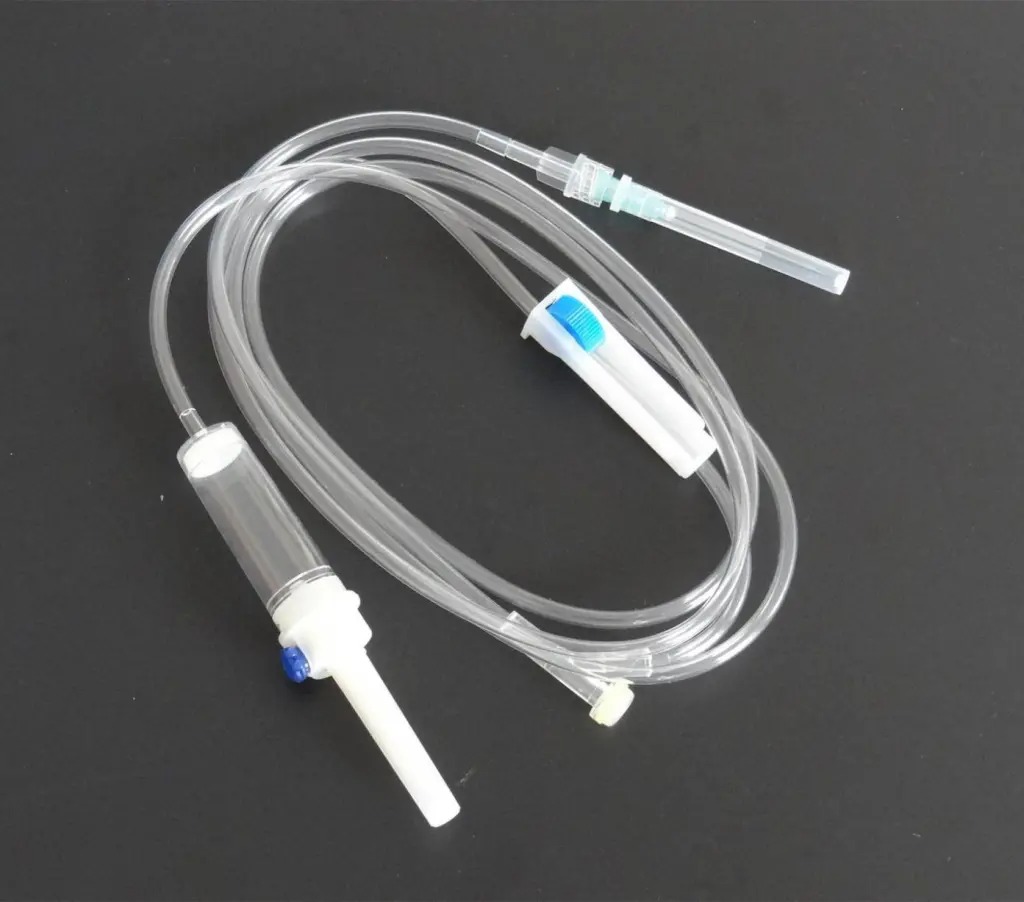

- Инфузионные системы и капельницы.
Используются для герметичного присоединения трубок и катетеров. - Шприцы и иглы.
Обеспечивают безопасное соединение при внутривенных, внутримышечных и подкожных инъекциях. - Катетеры и канюли.
Применяются при длительных вливаниях и при заборе крови. - Диализные и анестезиологические системы.
Обеспечивают стабильное соединение при подаче растворов и газов. - Диагностические приборы.
В лабораторной практике — при заборе и анализе образцов крови.
Также Луер Лок используется в ветеринарии, фармацевтике и даже в лабораторной технике, где требуется точная дозировка жидкостей.
8. Безопасность и правила эксплуатации
Для обеспечения максимальной безопасности при использовании Луер Лок-коннекторов необходимо соблюдать несколько правил:
- Использовать только совместимые элементы.
Несоответствие диаметров или форм может привести к утечкам. - Не перетягивать соединение.
Излишнее усилие может повредить резьбу и снизить герметичность. - Соблюдать стерильность.
Поверхности соединений должны быть чистыми и защищёнными от загрязнений. - Проверять целостность перед применением.
Трещины или деформации пластика могут вызвать утечки. - Использовать одноразовые соединения по назначению.
Повторное применение одноразовых устройств может привести к инфицированию.
9. Заключение
Коннектор Луер Лок — это один из самых важных и надёжных элементов медицинских систем, обеспечивающий герметичное, безопасное и универсальное соединение между приборами. Простота конструкции, стандартизация и высокая степень безопасности сделали его мировым стандартом в области инфузионной и шприцевой техники.
Благодаря применению Луер Лок-коннекторов врачи и медицинские сестры могут быть уверены в том, что лекарственные препараты доставляются точно, безопасно и без риска для пациента. Этот маленький элемент — наглядный пример того, как инженерная точность и внимание к деталям могут спасать жизни в повседневной медицинской практике.
